Книга 3. Развитие теплоэнергетики и гидроэнергетики

2.8. Водогрейные котлы малой мощности

Современные водогрейные котлы малой мощности для индивидуального теплоснабжения квартир и коттеджей в основном выполняются водотрубными, работающими по принципу проточных или емкостных водона

гревателей. Такие котлы выполняются как с естественной, так и с принудительной циркуляцией и герметичной камерой сгорания. Часто они оснащаются встроенными насосами для обеспечения принудительной циркуляции теплоносителя, а также встроенными теплообменниками для покрытия потребности в горячем водоснабжении.

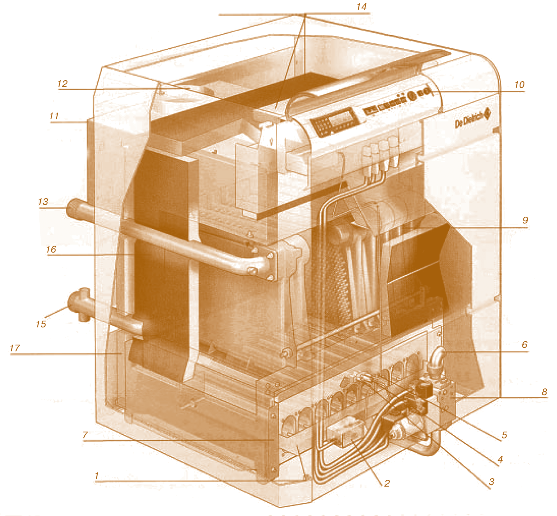

Рис. 2.24. Напольный водогрейный котел мощностью 88 кВт: 1 – двухступенчатая горелка с предварительным смешиванием горючей смеси; 2 – запальный трансформатор; 3 – запальный электрод; 4 – запальная горелка; 5 – датчик ионизации;  6 – патрубок подвода газа; 7 – выдвижной газовый блок; 8 – клапан-регулятор 2 ступеней с реле минимального давления; 9 – теплообменник; 10 – панель управления; 11 – тягопрерыватель;  12 – патрубок дымовых газов; 13 – подающая труба системы отопления; 14 – верхняя изоляция дымовых газов; 15 – обратная труба системы отопления со сливным отверстием; 16 – изоляция теплообменника, топки и тягопрерывателя; 17 – задняя изоляцияРис. 2.24. Напольный водогрейный котел мощностью 88 кВт: 1 – двухступенчатая горелка с предварительным смешиванием горючей смеси; 2 – запальный трансформатор; 3 – запальный электрод; 4 – запальная горелка; 5 – датчик ионизации; 6 – патрубок подвода газа; 7 – выдвижной газовый блок; 8 – клапан-регулятор 2 ступеней с реле минимального давления; 9 – теплообменник; 10 – панель управления; 11 – тягопрерыватель; 12 – патрубок дымовых газов; 13 – подающая труба системы отопления; 14 – верхняя изоляция дымовых газов; 15 – обратная труба системы отопления со сливным отверстием; 16 – изоляция теплообменника, топки и тягопрерывателя; 17 – задняя изоляция

Подавляющее большинство их полностью автоматизировано с применением средств микропроцессорной техники. В качестве топлива в этих котлах чаще всего используется природный газ.

По способу установки в помещениях водогрейные котлы малой мощности для индивидуального теплоснабжения выполняются навесными и напольными. На рисунке 2.24 представлена конструкция напольного водогрейного котла мощностью 88 кВт, предназначенного для отопления зданий суммарной площадью до 1000 м 2. Это чугунный котел, предназначенный для работы на природном газе, оснащен двухступенчатой горелкой с предварительным смешиванием горючей смеси, обеспечивающей пониженное образование оксидов азота. Коэффициент полезного действия котла составляет 93,5%.

Теплообменник котла выполнен из эвтектического чугуна, его поверхности оптимально работают в линии обратной сетевой воды до 40°С с возможностью полного охлаждения. Топка выполнена с охлаждаемыми боковыми и задними стенками.

Котел оснащен электронной панелью управления с диалоговой системой регулирования, обеспечивающей многочисленные эксплуатационные возможности системы отопления и горячего водоснабжения.

Водогрейные котлы малой мощности, предназначенные для отопления отдельно стоящих зданий, конструктивно выполняются как водотак и газотрубными. Эти котлы оснащаются насосами для организации принудительной циркуляции и, как правило, работают под наддувом. Основными видами топлива, сжигаемого в таких котлах, являются природный газ и жидкое (печное) топливо. В то же время в топках этих котлов могут сжигаться и нетрадиционные виды топлива (отходы сельскохозяйственного производства, дрова и т.п.). До последних десятилетий ХХ века среди водогрейных котлов данного диапазона производительности преобладали чугунные секционные котлы, которые нагревали воду до 115°С с давлением в системе отопления, не превышающим 0,6 МПа.

Основным элементом этих котлов является поверхность нагрева, которая с одной стороны обогревается продуктами сгорания топлива, а с другой – охлаждается водой.

Чугунные котлы независимо от их марки собирают из отдельных секций, которые соединяются между собой коллекторами: через задний нижний обратная вода подается в котел на подогрев, а через передний верхний горячая вода поступает в систему отопления или горячего водоснабжения. Стенки котлов покрываются теплоизоляционной мастикой (70% белой глины и 30% асбестовой крошки) и обмуровываются сначала огнеупорным, а затем красным кирпичом.

В топке котлов устанавливают газовые горелки. Продукты сгорания газа поднимаются вверх, обогревая секции, которые заполнены водой, и, повернув на 180°, опускаются в боковые газоходы и через сборный газоход направляются в дымовую трубу.

Широкое применение в котельных получили чугунные секционные котлы шатрового типа с нижней топкой.

В последние годы все большее применение получают стальные водогрейные котлы. Их преимущество заключается в том, что они более надежны в работе, ремонтах, а недостатком является склонность к коррозии.

Для отопления и горячего водоснабжения жилых и промышленных зданий и помещений в настоящее время применяются навесные газовые котлы, выпускаемые как в Украине, так и за рубежом. Эти котлы особенно широко применяются в полностью автоматизированных так называемых «крышных котельных» и изготавливаются в виде отдельных модулей мощностью от 9 до 120 кВт, а требуемая тепловая мощность обеспечивается за счет установки необходимого количества модулей. Навесные газовые котлы полностью автоматизированы, имеют высокий к.п.д. и оснащены всеми необходимыми видами защиты.
